Pystysuora planeettakuulamylly (puoliympyrän muotoinen)
tekniset tiedot
Vertikaalinen planeettakuulamylly on välttämätön laite huipputeknologisten materiaalien sekoittamiseen, hienojauhatukseen, näytteiden valmistukseen, uusien tuotteiden kehittämiseen ja pienten erien tuotantoon. Tencanin planeettakuulamyllyllä on pienen tilavuuden, korkean hyötysuhteen, alhaisen melutason ja toiminnalliset ominaisuudet, jotka tekevät siitä ihanteellisen laitteen tutkimus- ja kehityslaitoksille, yliopistoille ja yritysten laboratorioille näytteiden ottamiseen (voit ottaa neljä näytettä kustakin erästä samanaikaisesti). Voit myös jauhaa jauhenäytteitä tyhjiössä, kun se on varustettu tyhjiökuulamyllypurkeilla.
Video
Yleiskatsaus
Vertikaalinen planeettakuulamylly on välttämätön laite huipputeknologisten materiaalien sekoittamiseen, hienojauhatukseen, näytteiden valmistukseen, uusien tuotteiden kehittämiseen ja pienten erien tuotantoon. Tencanin planeettakuulamyllyllä on pienen tilavuuden, korkean hyötysuhteen, alhaisen melutason ja toiminnalliset ominaisuudet, jotka tekevät siitä ihanteellisen laitteen tutkimus- ja kehityslaitoksille, yliopistoille ja yritysten laboratorioille näytteiden ottamiseen (voit ottaa neljä näytettä kustakin erästä samanaikaisesti). Voit myös jauhaa jauhenäytteitä tyhjiössä, kun se on varustettu tyhjiökuulamyllypurkeilla.
Toimintaperiaate
Planeettakuulamyllyssä on usein neljä kuulamyllysäiliötä, jotka on asennettu yhdelle kääntöpöydälle. Kun kääntöpöytä pyörii, säiliön akseli tekee planeettaliikkeitä, jolloin säiliöiden sisällä olevat kuulat ja näytteet joutuvat voimakkaan iskun kohteeksi suurella nopeudella, ja näytteet jauhetaan lopulta jauheeksi. Myllyllä voidaan jauhaa erilaisia materiaaleja kuiva- tai märkämenetelmällä. Jauhetun jauheen pienin rakeisuus voi olla jopa 0.1 μm.
Ominaisuus/etu

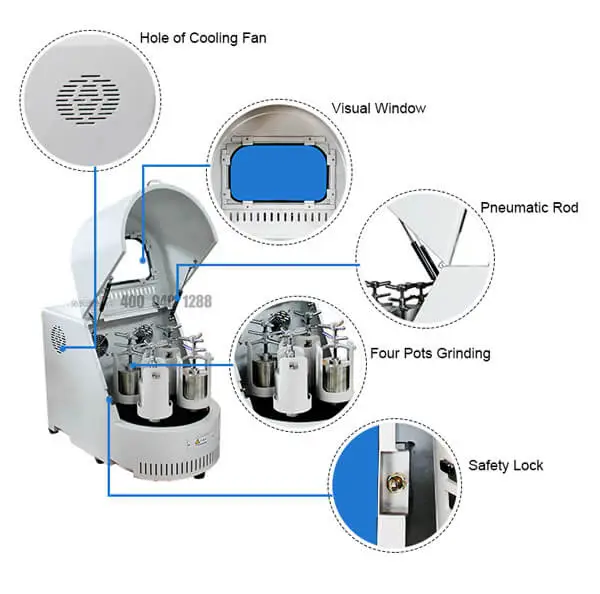

Kuulamyllyn kuori on hitsattu paksusta teräslevystä, jolla on korkea lujuus, iskunkestävyys, muodonmuutoksenkestävyys, hieno työstö, vahva ja kaunis ulkonäkö. Mekaanisten osien materiaali on tarkasti käsitelty lämpökäsittelyprosessilla ja numeerisella ohjaustekniikalla. Vaihteisto on lähes tiivistetty urarakenne ja vetopyörästö on valmistettu kulutusta kestävästä tarkkuusvaihteesta. Koneen runko ja rakenne on suunniteltu täysin varmistamaan kuulamyllyn vakaa, turvallinen ja luotettava toiminta pitkäaikaisissa ja suurissa kuormitusolosuhteissa sekä saavuttamaan tehokas melunvaimennus koneen käytössä. Nestemäisen öljyn itsevoitelulaite on suunniteltu alhaiseksi meluisaksi ja tehokkaaksi, ja se on varustettu nestemäisen öljyn tason mittarilla helppoa vaihtoa varten. Tuki- ja nostolaitteet ja syöttölaitteet on integroitu. Syöttölaitteessa on käytetty värähtelevän seulonnan ja purkauksen tekniikkaa yksinkertaista ja kätevää käyttöä varten. Se mahdollistaa myllypurkkien helpon ja nopean nostamisen, purkamisen ja täyttämisen, vähentää työvoiman intensiteettiä ja parantaa tuotantotehokkuutta. Mikrotietokoneen kosketusnäytön ansiosta koneen käyttö on helpompaa, käyttöliittymä on yksinkertaisempi ja intuitiivisempi, ja vuorotellen eteenpäin ja taaksepäin tapahtuva ohjaus on helppoa. Se omistaa ajoitus- ja virrankatkaisumuistin toiminnot.

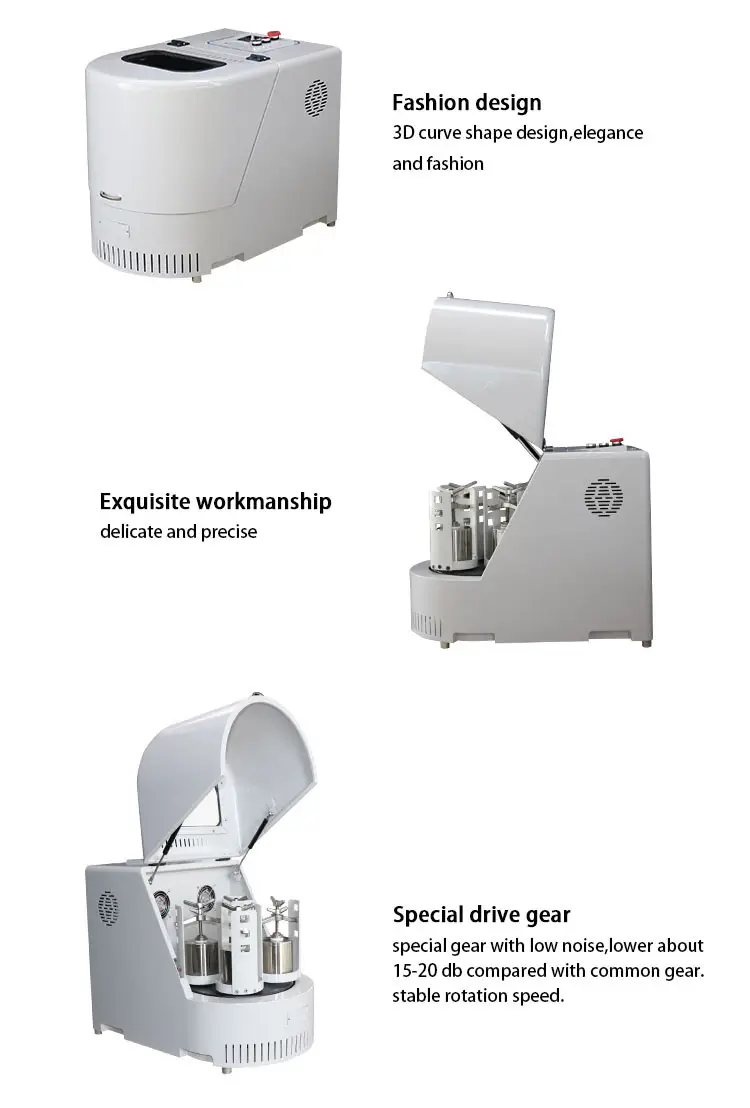

Tencanin pystysuoran planeettakuulamyllyn puoliympyrän muotoisen pyöreän mallin edut
1. Vaihteiston vakaa pyörimisnopeus varmistaa kokeen johdonmukaisuuden ja toistettavuuden.
2. Koneessa käytetään planeettaliikkeen periaatetta, jolla on suuri nopeus, suuri energia, korkea hyötysuhde ja pieni rakeisuus.
3. Kerralla voidaan valmistaa neljä erikokoista ja eri materiaaleista valmistettua jauhenäytettä.
4. Konetta ohjataan taajuusmuuttajalla, voit valita ihanteellisen pyörimisnopeuden odotetun kokeellisen tuloksen mukaan. Muuntaja on varustettu alijännite- ja ylivirtasuojalla moottorin suojaamiseksi.
5. Planeettakuulamyllyssä on ajastustoiminnot virrankatkaisulle, itseajoitukselle eteenpäin ja peruutukselle. Voit valita vapaasti minkä tahansa toimintatilan, kuten yksisuuntaisen suunnan, vuorottelun, peräkkäistoiminnan ja aika-asetuksen, kokeellisten tarpeiden mukaan jauhatuksen tehokkuuden parantamiseksi.
6. Tencan-kuulamyllyn tekniset ominaisuudet: Matala painopiste, vakaa suorituskyky, kompakti rakenne, helppo käyttö, luotettava turvallisuus, alhaisempi melutaso, pieni hävikki.
7. Koneeseen on asennettu turvakytkin estämään onnettomuudet, jos turvakansi avataan koneen käydessä.
Data Sheet
Tencanin pystysuoran planeettakuulamyllyn tekninen tietolomake(Puoliympyrän muotoinen pyöreäTyyppi)
Tekniset ominaisuudetPystysuora planeettakuulamylly(Puoliympyrän muotoinen pyöreäTyyppi) | |
Kuvaustapa |
Vaihdeveto ja hihnaveto |
Toimintamalli |
Jauhatuksessa voidaan käyttää kahta tai neljää myllyastiaa |
Enimmäiskapasiteetti |
Alle 1/3 kunkin myllypurkin tilavuudesta |
Hiomamateriaalien syöttökoko |
Pehmeä ja rapea materiaali≤100mm Kovat materiaalit≤3mm |
Lopputuloshiukkaskoko |
Pienin hiukkaskoko voi olla jopa 0.1pm |
Pyörimisnopeussuhde |
1/2 |
Jatkuvan käyttöajan maksimi |
72 tuntia |
Nopeuden säätötila |
Taajuusmuuttaja |
|
Saatavilla olevat materiaalit myllypurkeista |
Volframikarbidi, akaatti, 304 ruostumaton teräs, 316L ruostumaton teräs, korundi, zirkonia, nailon, polyuretaani, Alumiinioksidikeramiikka, PTFE ja jne. |
|
Tekninen parametritaulukko(I) pystysuorasta laboratorioplaneettakuulamyllyn (puoliympyrän muotoinen)
| ||||
Til.nro |
tekniset tiedot |
Myllypurkkien vastaavat koot |
Työasennot |
Huomautuksia |
XQM-1A |
1L |
50ml-250ml |
4 |
Cvoidaan sovittaa 50 ml:n ja 100 ml:n tyhjiömyllyastioihin |
XQM-2A |
2L |
50ml-500ml |
4 |
Cvoidaan sovittaa 50 ml:n ja 250 ml:n tyhjiömyllyastioihin |
XQM-4A |
4L |
250ml-1000ml |
4 |
Cvoidaan sovittaa 50 ml:n ja 1000 ml:n tyhjiömyllyastioihin |
XQM-6A |
6L |
500ml-1500ml |
4 |
Cvoidaan sovittaa 50 ml:n ja 1000 ml:n tyhjiömyllyastioihin |
XQM-8A |
8L |
1L-2L |
4 |
Cvoidaan sovittaa 50 ml:n ja 1500 ml:n tyhjiömyllyastioihin |
XQM-10A |
10L |
1L-2.5L |
4 |
Cvoidaan sovittaa 1 litran ja 2 litran tyhjiömyllyastioihin |
XQM-12A |
12L |
1L-3L |
4 |
Cvoidaan sovittaa 1 litran ja 2 litran tyhjiömyllyastioihin |
XQM-16A |
16L |
2L-4L |
4 |
Cvoidaan sovittaa 1 litran ja 3 litran tyhjiömyllyastioihin |
|
Tekninen parametritaulukko(II) pystysuorasta laboratorion planeettakuulamyllyn (puoliympyrän muotoinen)
| |||||||
MalliEi. |
teho |
Jännite |
Vallankumous |
Kierto |
Yhteensä |
Vaihtuva käyntiaika |
Melu ≤ dB |
XQM-1A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-2A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-4A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-6A |
0.75 |
220V-50Hz |
35-335 |
70-670 |
1-9999 |
1-999 |
60 5 ± |
XQM-8A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-10A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-12A |
1.5 |
220V-50Hz |
35-290 |
70-580 |
1-9999 |
1-999 |
60 5 ± |
XQM-16A |
3 |
380V-50Hz |
30-255 |
60-510 |
1-9999 |
1-999 |
60 5 ± |
|
Vertikaalisen laboratorion planeettakuulamyllyn (puoliympyrän muotoinen) teknisten parametrien taulukko (III)
| ||||
MalliEi. |
teho |
Nopeudensäätötila |
Nettopaino (Kg) |
Ulottuvuuss (Mm) |
XQM-1A |
0.75 |
Taajuuden hallinta |
80 |
750 * 470 * 590 |
XQM-2A |
0.75 |
Taajuuden hallinta |
80 |
750 * 470 * 590 |
XQM-4A |
0.75 |
Taajuuden hallinta |
80 |
750 * 470 * 590 |
XQM-6A |
0.75 |
Taajuuden hallinta |
80 |
750 * 470 * 590 |
XQM-8A |
1.5 |
Taajuuden hallinta |
132 |
880 * 560 * 670 |
XQM-10A |
1.5 |
Taajuuden hallinta |
132 |
880 * 560 * 670 |
XQM-12A |
1.5 |
Taajuuden hallinta |
132 |
880 * 560 * 670 |
XQM-16A |
3.0 |
Taajuuden hallinta |
205 |
950 * 600 * 710 |
